حرارتی GV2

GV2

کلید حرارتی یا MPCB یکی از تجهیزات حفاظتی تابلو برق صنعتی مختصر (Motor Protection Circuit Breaker)  می باشد.
در بازار با نام کلید حرارتی یا کلید محافظ موتور شناخته می شود .
این کلید موتور را در برابر اضافه بار و هم در برابر اتصال کوتاه محافظت می نماید
و می توان به جای استفاده از ترکیب فیوز مینیاتوری و بی متال ، کلید حرارتی را جایگزین نمود
و در صورتیکه فقط بخواهیم یک الکتروموتور  را با آن روشن و خاموش نماییم می توان کنتاکتور را هم حذف نمود
و به وسیله کلید استارت و استپ تعبیه شده بر روی آن اقدام به روشن و خاموش کردن موتور نماییم .

کلید‌های حرارتی تجهیزات حفاظتی تشکیل شده از فیوز مینیاتوری و بی متال هستند که با استفاده از آن می‌توانیم الکترو موتور را در برابر اتصال کوتاه و اضافه بار به صورت همزمان حفاظت کنیم.
کلید‌های حرارتی در صورت به وجود آمدن اتصال کوتاه یا اضافه بار الکترو موتور را از منبع قطع می‌کند

کلید‌های حرارتی قابل قطع زیر بار هستند و برای روشن و خاموش کردن الکترو موتور‌های سه فاز مورد استفاده قرار می گیرند و همانند بی متال ها در رنج های مختلف و قابل تنظیم ساخته می شوند.

مشخصات کلید حرارتی:

۱ -دارای شستی قطع و وصل یا کلید ۰ و ۱ می‌باشند (برای کنترل دستی).
۲ -مانند بیمتال‌ها دارای درجه تنظیم جریان می‌باشد (درجه آن را معمولاً ۱۰ درصد بیشتر از جریان نامی موتور تنظیم می‌کنند).
۳- دارای کلید تست، برای تست سالم بودن کلید می باشند.
۴ -دارای ۳ فاز قدرت است (ورودی به برق و خروجی آن به موتور وصل می‌شود).
۵ – قابلیت اضافه کردن رله کمکی را دارد که دارای یک کنتاکت باز و یک کنتاکت بسته است .

قابلیت‌های کلید حرارتی:

۱- قابل قطع و وصل زیر بار می‌باشد.
۲- قابلیت تنظیم دقیق آمپر در یک بازه را دارد.
۳ -در صورت ایجاد اضافه بار، موتور را مستقیم قطع می‌کند و نیاز به کنتاکتور جهت فرمان دادن ندارد.

GV2-ME

کلید حرارتی GV2-ME از خانواده کلیدهای حرارتی اشنایدر می باشد که در جریان های پایین از 0.16 تا 32 آمپر تولید میشود

GV2-P

کلید حرارتی GV2-P از خانواده کلیدهای حرارتی اشنایدر می باشد که در جریان های پایین از 0.16 تا 65 آمپر تولید میشود.

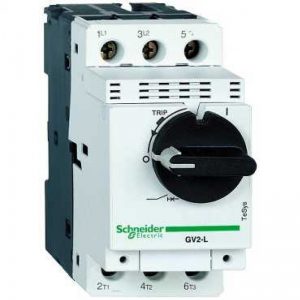

GV2L

کلید مغناطیسی GV2L از خانواده کلیدهای حرارتی- مغناطیسی اشنایدر می باشد که در جریان های پایین از 0.16 تا 32 آمپر تولید میشود.
