سری GV3-p

حرارتی GV3P

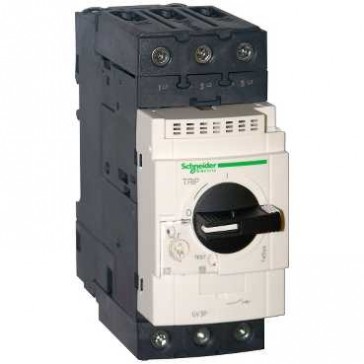

کلید حرارتی GV3P از خانواده کلیدهای محافظ موتور اشنایدر می باشد .
رنج جریان این کلیدها از 13 تا 80 آمپر می باشد

کلید محافظ موتور یک نمونه از انواع کلید است و می‌تواند جریان شدید الکتروموتور را در زمان راه اندازی تحمل کند،
کلیدحرارتی می‌تواند موتور را در مقابل اتصال کوتاه، تک فاز شدن الکتروموتور،
افت ولتاژ و اضافه بار حفاظت کند برای کار کردن رله، معمولاً آن را بر روی جریان معینی تنظیم می‌کنند
(1.5 تا 1.8 برابر جریان نامی)زمانی که جریان از حدود تنظیم شده بیشتر شود قسمت حرارتی رله عملکرده و مدار را قطع می‌کندقسمت مغناطیسی این رله از یک هسته متحرک و یک بوبین تشکیل شده است
به طوری که هسته متحرک از طریق نیروی یک فنر به طرف بالا کشیده می‌شود.
زمانی که جریان از حد تنظیم شده بالاتر رود یا در مدار اتصال کوتاه به وجود آید، بوبین مغناطیس شده،
هسته متحرک را به سمت پایین می‌کشد و باعث قطع کنتاکت‌های متصل به هسته متحرک می‌شود در نتیجه رله مدار را قطع می‌کند.

مدارهای الکتریکی باید به گونه‌ای حفاظت شوند که اگر جریان مصرف‌کننده به هر علتی
(مانند اتصال کوتاه فازها، اتصال سیم پیچ‌ها، تک فاز شدن مصرف کننده و…) از حد مجاز زیادتر شد،
قبل از اینکه گرمای ایجاد شده در موتور (مصرف کننده) باعث آسیب دیدن آن شود،
مدار را قطع کند به طور کلی وسایل حفاظتی موتور و یا هر نوع مصرف کننده را از شبکه قطع می‌کنند.
